原厂型号：AMS1117-3.3-UMW
品牌：UMW(友台半导体)
封装/规格：SOT-223
商品编号：AMS1117-3.3-SOT-223-UMW
标准包装：2500
在线下单链接：https://bomyg.com/goodsInfo/631234.html
规格书地址：https://bomyg.com/images/guigeshu/UMW/AMS1117.pdf
概述
AMS1117是一个输出电流达到1A的三端输出低压差线性稳压器，有1.2V、1.8V、2.5V、3.3V、5.0V及可调节输出电压等各种版本，其电压降在1A时仅为1.2V。以其优良的性能和极度的经济性能，适用于各种电器产品。
■特点
●1A输出电流时压降仅为1.2V
●限流功能
●过热保护功能
●有固定输出电压1.2V、1.8V、2.5V、3.3V、
5.0V及可调节输出电压版本
●固定输出电压1.2V的电压精度为2%
●固定输出电压1.8V、2.5V、3.3V、5.0V及可调节输出电压的精度为1.5%
●温度范围：-40℃~+125℃

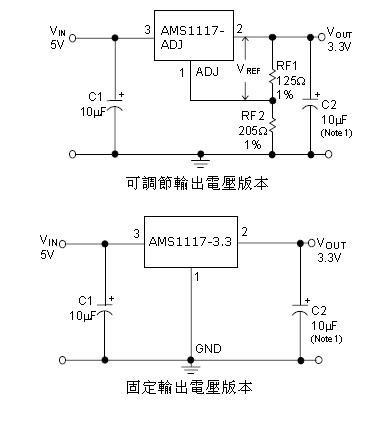

Vref=Vout-Vadj=1.25V(典型值)
Vout=Vref*(1+RF2/RF1)+Iadj*RF2
Iadj=55uA(典型值)
■应用
●膝上型电脑、掌上电脑及笔记本电脑
●电池充电器
●SCSI-Ⅱ主动终端
●移动电话
●无绳电话
●电池供电系统
●便携式设备
●开关电源后置稳压器

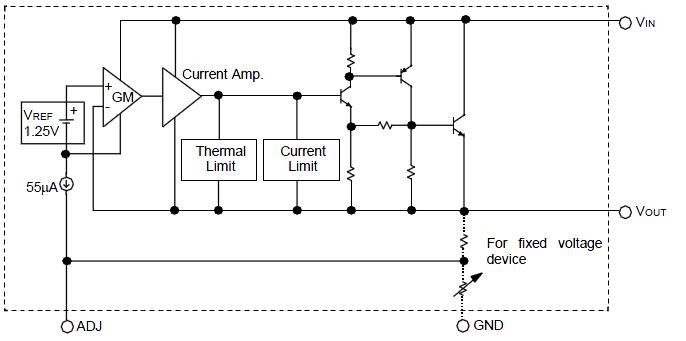

内部结构图
极限参数
参数 | 符號 | 範圍 | 單位 |
輸入工作电压 | Vin | 18 | V |
引腳溫度（焊接 5 秒） | Tlead | 260 | ℃ |
工作結溫範圍 | Tj | 150 | ℃ |
儲存溫度 | Tstg | -65~+150 | ℃ |
功耗 | Pd | 內部限制（註 1） | mW |
ESD 能力（最小） | ESD | 2000 | V |
1：最大允许功耗是最大工作结温 Tj(max),结对空热阻和环境温度的函数。最大允许功耗在给定的环境温度下，超过最大允许功耗会导致芯片温度过高，调整器因此会进入过热保护状态。不同的封装类型的结对空热阻是不一样的，由封装技术决定。
电气特性（除非特別指明，否則黑色字體所示的參數，Tamb=25℃,正常工作結溫範圍-40~+125℃）
參數 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 | |||||
基準電壓 | Vref | AMS1117-ADJ, IOUT=10mA, VIN-VOUT=2V, TJ=25°C 10mA≤IOUT≤1A, 1.4V≤VIN-VOUT≤10V | 1.231 1.225 | 1.250 1.250 | 1.268 1.275 | V | |||||
AMS1117-1.2, IOUT=10mΑ, VIN=3.2V ,TJ=25°C 10mA≤ IOUT≤1A, 3.0V≤VIN≤10V | 1.176 1.152 | 1.200 1.200 | 1.224 1.248 | V | |||||||
AMS1117-1.5, IOUT=10mΑ, VIN=3.5V ,TJ=25°C 10mA≤ IOUT≤1A, 3.0V≤VIN≤10V | 1.477 1.470 | 1.500 1.500 | 1.522 1.530 | V | |||||||
AMS1117-1.8, IOUT=10mA, | |||||||||||
輸出電壓 | Vout | VIN=3.8V, TJ=25°C , 0≤IOUT≤1A, 3.2V≤VIN≤10V | 1.773 1.746 | 1.800 1.800 | 1.827 1.854 | V | |||||
AMS1117-2.5, IOUT=10mA, VIN=4.5V,TJ=25°C , 0≤IOUT≤1A, 3.9V≤VIN ≤10V | 2.462 2.450 | 2.500 2.500 | 2.538 2.550 | V | |||||||
AMS1117-3.3, IOUT=10mA, VIN=5V,TJ=25°C , 0≤IOUT≤1A, 4.75V≤VIN≤10V | 3.250 3.235 | 3.300 3.300 | 3.349 3.365 | V | |||||||
AMS1117-5.0, IOUT=10mA, VIN=7V, TJ=25°C , 0≤ IOUT≤1A, 6.5V≤VIN≤12V | 4.925 4.900 | 5.000 5.000 | 5.075 5.100 | V | |||||||
輸出電壓溫度穩定性 | TSout | 0.3 | % | ||||||||
線性調整 | Rline | VINMIN ≤VIN≤ 12V, VOUT=Fixed/Adj, Iout=10mA | 6 | 15 | mV | ||||||
負載調整 | Rload | 10mA≤IOUT≤1A, VOUT=Fixed/Adj | 6 | 18 | mV | ||||||
壓差 | Vdrop | IOUT=100mA IOUT=500mA IOUT=1A | 1.00 1.05 1.20 | 1.20 1.25 1.30 | V | ||||||
靜態電流 | Iq | 4.25V≤VIN≤ 6.5V | 5 | 10 | mA | ||||||
紋波抑制比 | PSRR | fRIPPLE=120Hz, (VIN-VOUT)=3V, VRIPPLE=1VPP | 50 | 60 | dB | ||||||
可調管腳電流 | Iadj | 60 | 120 | uA | |||||||
可調管腳電流變化 | 0≤ IOUT≤800mA, 1.4V ≤VIN-VOUT≤10V | 0.2 | 5 | uA | |||||||
參數 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 | |||||
溫度保護點 | TSD | 150 | ℃ | ||||||||
限流保護點 | Ilimit | 1.4 | 1.6 | 1.8 | A | ||||||
溫度穩定性 | 0.5 | % | |||||||||
長期穩定性 | TA=125°C, 1000Hrs | 0.3 | % | ||||||||
