以电感器为基础的升压转换器解决方案
晨欣小编
2022-11-22 10:43:32
代替电荷泵的另一种方法,是使用以电感器为基础的升压转换器,来驱动压电发声器。举例来说,图2说明的典型电路利用了驱动器,其中包括一个以电感器为基础的整合同步升压转换器。
在这个例子中,为了增加弹性,可以利用GPIO选择两种不同的升压输出电压(有11V和15.6V可供选择),提供压电发声器22VPP或31VPP两种电压。这两种电压选项,可以产生两种等级不同的SPL,对于需要多级音量的产品应用大有裨益。例如,追踪装置一开始可能只会发出相对安静的警报声,如果用户没有反应,警报就会变得更大声。这让系统设计人员可以选择较低的11V输出电压,以降低功耗并延长电池寿命。
为了配合升压转换器,只需要一个1.0µH的外部电感器,其额定直流电流为1A,这有助于保持较低的物料清单成本,所需的电路板空间也降到最小。为了进一步缩小封装尺寸,驱动器采用了紧凑的10引脚U-QFN2020(2mm x 2mm)封装。

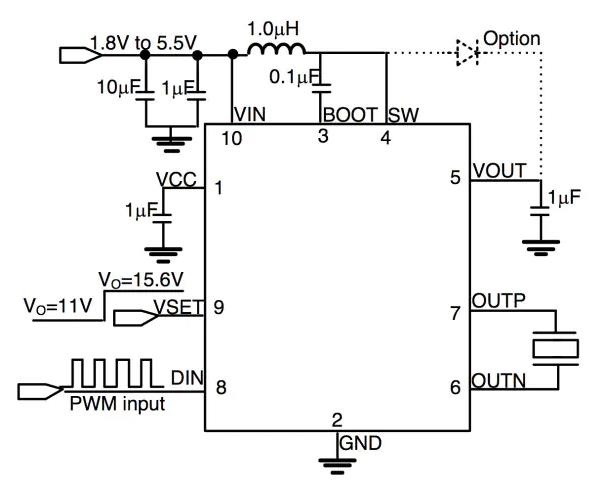

的典型产品应用电路
在转换效率方面,使用10mA的IL时,通常可以达到80%左右的效率。具有高升压比和低输出电流,可说是备受推崇,对于可携式电池供电产品应用来说,更是意义非凡。
为了尽可能延长电池寿命,驱动器具有自动关机和唤醒功能,而且关机电流小于1µA。有PWM输入信号时,这些功能可自动运作,以简化系统设计。
