德州仪器ADS1256IDBR模数转换器



2024-11-09 14:52:22

晨欣小编

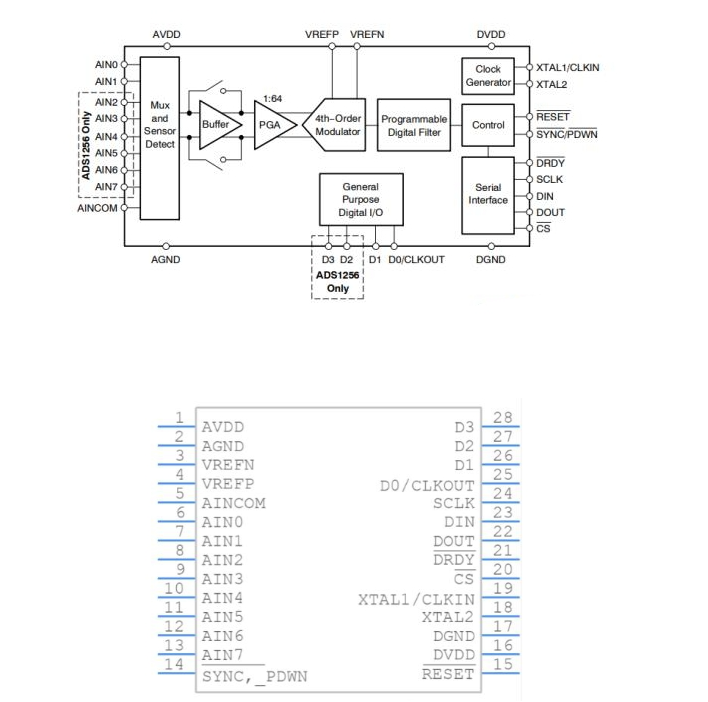

ADS1256IDBR 是由德州仪器 (TI) 推出的 24 位低噪声模数转换器(A/D 转换器),专为高精度、低噪声应用而设计。该设备基于 delta-sigma 四阶调制器,并结合可编程数字滤波器提供卓越的信号转换精度。其可编程增益放大器(PGA)提供高达 64 倍的增益,并配备斩波稳定输入缓冲器,有效减少输入噪声,确保高质量的数据采集。其多路复用输入能够处理单端或差分信号,广泛适用于工业过程控制、测试和测量、称重秤等领域。


主要特点:

  • 24位分辨率: 提供高分辨率的模数转换,适合高精度应用。

  • 低噪声设计: 内建低噪声增益放大器,输入参考噪声为 27nV,确保信号的稳定性和准确性。

  • 可编程增益放大器(PGA): 支持 1 到 64 倍的增益调节,适应不同输入信号强度。

  • 自我校准: 内建系统校准功能,自动进行所有 PGA 设置的增益和偏移误差的自我和系统校正。

  • SPI 兼容接口: 支持 SPI 串行接口,方便与微控制器或其他数字设备通信。

  • 双向数字 I/O: 提供通用的双向数字 I/O,用于其他控制或信号传输。

  • 电源要求: 模拟电源为 5V,数字电源为 1.8V 至 3.6V,提供灵活的电源选择。

  • 斩波稳定输入缓冲器: 增强输入信号的稳定性,减少噪声。


技术规格:

  • 封装类型: 28-SSOP 封装,尺寸为 0.209 英寸(5.30mm 宽),适合紧凑型设计。

  • 工作温度范围: -40°C 至 +85°C,适应各种工业环境。

  • 引脚数: 28 引脚,提供足够的接口以实现高效的数据采集和控制。

  • 模拟电源: 5V,确保提供足够的功率以驱动高精度转换。

  • 数字电源: 1.8V 至 3.6V,灵活的电源配置可适应多种工作条件。

  • 工厂交货周期: 6 周,确保及时交付。


应用领域:

ADS1256IDBR 主要用于需要高精度模数转换的应用领域,具体包括:

  • 工业过程控制: 在自动化系统中用于精确测量和控制。

  • 测试与测量: 用于高精度数据采集,尤其适用于实验室和生产线检测。

  • 称重秤: 提供精确的重量测量,广泛应用于商业和工业称重设备。

  • 医疗设备: 精准测量用于医学传感器和诊断设备。

  • 音频和声音处理: 在音频采集系统中提供低噪声、高分辨率的音频数据采样。


如何使用 ADS1256IDBR:

ADS1256IDBR 模数转换器采用 delta-sigma 转换技术,将模拟信号转换为数字信号。其工作原理包括以下几个步骤:

  1. 输入信号采样: 输入的模拟信号通过模拟输入端口输入,经过可编程增益放大器(PGA)放大后进入模数转换器。

  2. 模数转换: 模数转换器利用 delta-sigma 调制器,将模拟信号转换为对应的数字信号。转换结果由数字滤波器进一步处理,以确保数据的准确性和稳定性。

  3. 数据输出: 转换后的数字数据通过 SPI 接口输出到微控制器或其他数字设备,以便进行进一步的处理。

校准功能:
ADS1256IDBR 提供内置的自校准功能,能够自动校准增益和偏移误差,确保系统在各种条件下保持高精度。

参考电压与采样率:
该转换器采用可编程参考电压,以调节采样精度和转换速度。采样率由参考电压和时钟频率决定,可根据需要进行调整。


封装与尺寸:

  • 封装类型: 28-SSOP(Small Shrink Outline Package),尺寸适中,适合紧凑的电路设计。

  • 尺寸: 封装尺寸为 5.30mm 宽,适合多种电路板布局和安装方式。


替代型号:

  • ADS1255IDBR

  • ADS1255IDBT

  • ADS1255IDBTG4

这些型号提供类似的功能,但在引脚数、封装类型或工作条件上有所不同,适用于不同的设计需求。


制造商简介:

德州仪器(TI)是全球知名的半导体制造商,总部位于美国,成立于 1958 年。作为集成电路(IC)和模拟电子产品的先驱,TI 提供各种解决方案,应用范围涵盖消费电子、汽车、工业自动化、通信设备等多个领域。凭借卓越的技术和创新,TI 成为全球领先的半导体设计与制造公司,其产品广泛应用于全球数百万个电子系统中。


总结:

ADS1256IDBR 是一款高性能的 24 位模数转换器,提供高精度、低噪声的数据采集解决方案。凭借其可编程增益放大器、内置校准功能和灵活的数字接口,ADS1256IDBR 广泛应用于工业控制、精密测量、称重和医疗设备等领域。其高分辨率、低噪声设计和 SPI 接口使其成为需要高精度模拟信号转换的理想选择。
