如何将 16×2 LCD 模块与 MCU 连接



2024-11-18 10:18:12

晨欣小编

在嵌入式系统中,液晶显示模块(LCD)是最常用的输出设备之一,而 16×2 LCD 模块因其适应性广泛且易于使用,成为了最常见的显示模块之一。与微控制器单元(MCU)连接并正确操作 16×2 LCD 模块,是许多电子项目中的核心任务之一。本文将详细探讨如何将 16×2 LCD 模块与 MCU 连接,分析其工作原理、接线方法、编程实现以及调试技巧,为广大工程师、爱好者以及学习者提供实用的指导。

一、16×2 LCD 模块简介

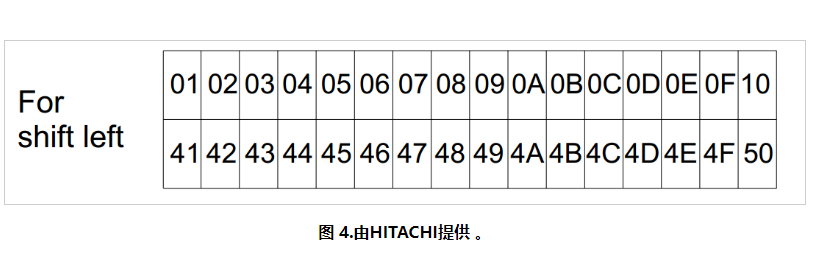

16×2 LCD 模块通常指的是一种拥有 16 列、2 行字符显示区域的液晶显示屏。每个字符由一个 5×8 点阵组成,通过控制这些点阵的亮灭状态,显示相应的字符或符号。16×2 LCD 模块常见的类型有基于 HD44780 控制器的模块,该控制器标准化了液晶显示的控制方式,使得用户能够通过简单的接口来操作显示屏。

1.1 16×2 LCD 模块的引脚定义

16×2 LCD 模块通常有 16 个引脚,下面是常见引脚的功能定义:

引脚号

功能名称

描述




1

VSS

电源地,引脚接地。

2

VDD

电源正极,一般接 5V 电源。

3

V0

控制对比度,通常通过电位器调节对比度。

4

RS

寄存器选择引脚,控制命令寄存器或数据寄存器。

5

RW

读/写控制引脚,低电平为写模式,高电平为读模式。

6

E

使能引脚,用于触发 LCD 的读取或写入操作。

7-14

D0-D7

数据引脚,传输 8 位数据。可以是并行或串行接口。

15

A

背光正极电源,一般接正电源。

16

K

背光负极电源,一般接地。

1.2 控制方式

16×2 LCD 模块的控制方式有两种:4 位模式和 8 位模式。4 位模式通过 4 条数据线传输数据,而 8 位模式则通过 8 条数据线进行数据传输。一般情况下,为了节省引脚,使用 4 位模式与 MCU 连接,操作会稍微复杂一点,但仍能实现相同的功能。

二、16×2 LCD 与 MCU 的连接

2.1 接线图

为了将 16×2 LCD 模块与 MCU 连接,我们需要进行如下接线:

  1. VSS 引脚接地。

  2. VDD 引脚接 5V 电源。

  3. V0 引脚连接一个电位器,用来调节显示对比度,电位器的两端接 5V 和地线,中间引脚接 V0。

  4. RS 引脚连接到 MCU 的一个 GPIO 引脚,控制命令寄存器或数据寄存器的选择。

  5. RW 引脚接地(写模式)。

  6. E 引脚连接到 MCU 的一个 GPIO 引脚,用于触发 LCD 的读写操作。

  7. D4、D5、D6、D7 引脚连接到 MCU 的 4 个 GPIO 引脚,用于数据传输(4 位模式)。

  8. A 引脚接到 5V,K 引脚接地,用于驱动 LCD 背光。

2.2 电源要求

16×2 LCD 模块通常需要 5V 电源,适合与大多数 5V MCU(如 51 单片机、Arduino)配合使用。对于一些低电压 MCU(如 3.3V 的 STM32),也可以使用降压转换器将电压转换为适合 LCD 使用的 5V。

三、MCU 编程实现

在成功将 16×2 LCD 模块与 MCU 连接后,接下来的任务是编写程序来控制显示。大多数 MCU 都可以通过 GPIO 引脚控制 LCD,但是为了简化开发,可以使用一些现成的库函数。下面以 Arduino 为例,介绍如何编写程序来控制 16×2 LCD。

#include <LiquidCrystal.h>  // 引入 LCD 库


// 定义 LCD 引脚

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);  // 连接到 4 个 GPIO 引脚


void setup() {

  // 初始化 LCD

  lcd.begin(16, 2);  // 设置 LCD 显示为 16 列 2 行

  lcd.print("Hello, World!");  // 显示文本

}


void loop() {

  // 可以在此添加其他显示操作

}


该示例代码首先导入了 Arduino 的 LiquidCrystal 库,这是一个专门用于控制 16×2 LCD 模块的库。lcd.begin(16, 2) 用于初始化 LCD 显示,并指定显示为 16 列 2 行。然后,lcd.print("Hello, World!") 在 LCD 上显示文本。

3.2 数据传输

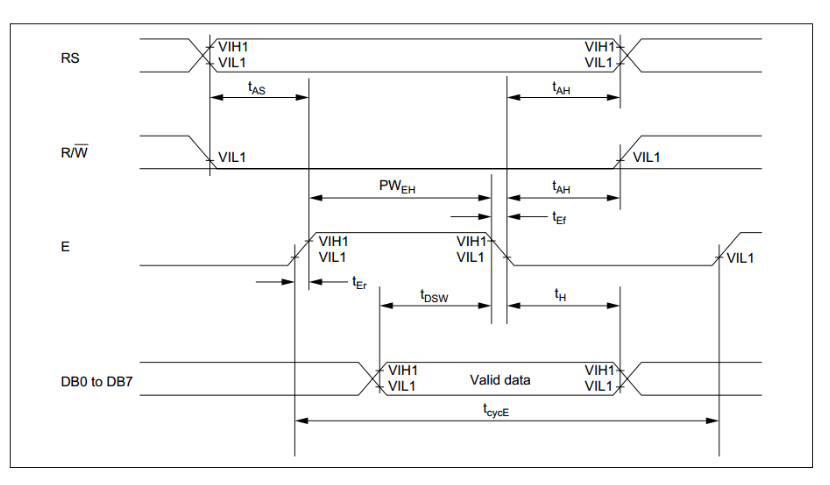

在 4 位模式下,数据和命令的传输是分为两次进行的。首先传送高 4 位,然后传送低 4 位。每次传输都需要使能信号 E 触发。

以下是一个在 MCU 上实现 4 位数据传输的简单流程:

  1. 将数据分为高 4 位和低 4 位。

  2. 发送高 4 位,等待 E 信号触发。

  3. 发送低 4 位,再次触发 E 信号。

四、调试与优化

4.1 常见问题与调试方法

  1. 显示乱码:
    如果 LCD 显示乱码,首先检查电源是否接入正确,确认对比度调节是否合适。如果连接没有问题,可以通过检查程序中 LCD 初始化命令是否正确来解决问题。

  2. 背光不亮:
    背光不亮通常是电源连接问题。确保背光的 A 引脚接到 5V,K 引脚接地。

  3. 字符不显示:
    如果字符不显示,可能是 RS、RW、E、D4-D7 等引脚连接错误。此时需要仔细检查引脚连接和程序的控制逻辑。

4.2 性能优化

在一些需要高频次更新显示内容的应用中,可以考虑采用以下优化手段:

  1. 减少 LCD 刷新频率:
    通过减少不必要的 LCD 刷新次数,降低 CPU 和 LCD 之间的通信负担。

  2. 使用硬件库:
    使用专门的硬件库或中断机制来优化 LCD 控制,提高更新速度。

  3. 电源优化:
    采用低功耗模式或优化电源设计来延长设备的使用寿命,特别是在电池供电的应用中。

五、总结

将 16×2 LCD 模块与 MCU 连接是嵌入式系统开发中的一个常见任务。通过正确的接线、精确的控制命令以及有效的编程手段,能够成功地实现 LCD 显示功能。在开发过程中,我们需要注意接线的准确性、编程的规范性和调试的细致性。16×2 LCD 模块不仅可以应用于各种电子设备中,而且通过与 MCU 的结合,能够为系统提供更加友好的用户界面。
