电源是任何电子设备的重要组成部分。Texas Instruments 的 TPS54302 是一款微型、SOT23-6封装、高效、5ms 内部软启动的 3A 同步降压转换器芯片。该芯片具有 4.5V 至 28V 的宽输入电压范围，无续流二极管，并且具有低 EMI（电磁干扰）特性。这些功能使得 TPS54302 成为设计可调电源和各种应用中的理想选择。

TPS54302 芯片特点

TPS54302 采用 400kHz 固定开关频率，且集成了内部环路补偿。为了确保低噪声和高效率，设计时特别关注了低阻抗接地路径，并最大程度地减少了环路面积。尽管芯片采用紧凑的封装，其设计仍然能够有效地实现这些要求。

关键参数：

• 输入电压范围: 4.5V 至 28V

• 输出电流: 最大 3A

• 开关频率: 400kHz

• 空载电流: 45μA（典型值）

• 待机电流: 2μA（典型值）

• 集成 MOSFET: 高侧 MOSFET（85mΩ）和低侧 MOSFET（40mΩ）

• 软启动时间: 5ms

• 温度范围: -40°C 至 +125°C

电路分析

根据 TPS54302 的数据表，该芯片实现了恒定频率的峰值电流模式控制，特别适用于提升负载和线路瞬态响应性能。集成的高侧 MOSFET（85mΩ）和低侧 MOSFET（40mΩ）能够提供高效的电源设计，支持最大 3A 的连续输出电流。此外，集成启动再充电二极管减少了外部组件的需求，并且电源电流在禁用时可低至 2μA，显著降低了待机功耗。

该芯片的工作原理中，当输入电压为 4.5V 时，TPS54302 开始工作。如果器件处于禁用状态，空载时的工作电流为 45μA，具有较低的能耗表现。该芯片还配备了过压比较器，当输出电压超过设定值的 108% 时，会自动关闭高侧 MOSFET，防止输出电压过高。

电路设计中的元件选择

• 输入电容器 (C1, C2, C3)：用于降低输入电压的噪声，并确保转换器的稳定性。C3（旁路电容）应尽量靠近 VIN 引脚，以提高效果。

• 电感器 (L1)：选择合适额定电流的电感器（至少 22μH，最大电流 3.6A），以确保电流的稳定性和减少输出电流的波动。

• 反馈网络 (C5, C6, C7, C8)：稳定输出并降低噪声，确保输出电压精度。

• BOOT 引脚电容 (C4)：用于偏置高侧 MOSFET，通过外部电容器提供所需电压。

效率分析

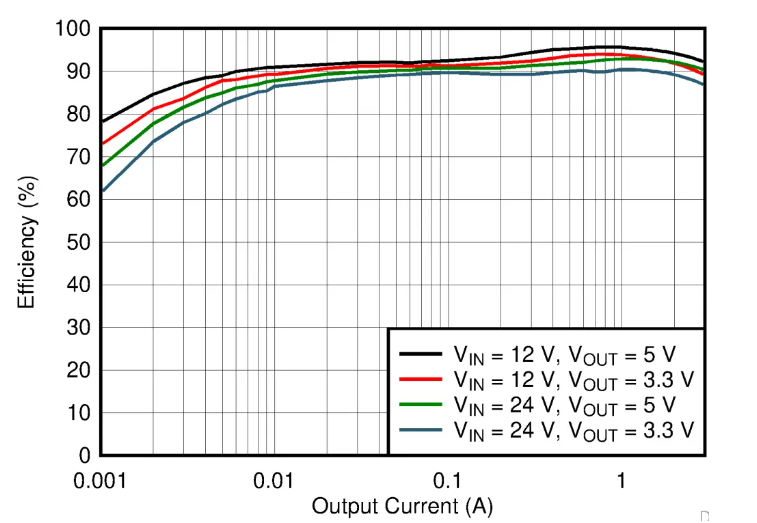

TPS54302 的效率受输入电压、输出电压和输出电流的影响。一般而言，当输出电流约为 1A 时，效率最为理想。即使在输入电压（24V）和输出电压（3.3V）之间存在较大差异，效率仍然不会显著下降。这表明，当设备在较高负载下长时间运行时，适当的散热（如使用导热胶的散热器）可以显著提高效率。

EMI 友好设计

TPS54302 通过在开关电流信号中添加补偿斜坡，防止占空比增加时产生次谐波振荡。这种斜率补偿有助于提高系统的 EMI 性能，从而减少电磁干扰。此外，器件提供的峰值电感器电流在整个占空比范围内保持稳定，从而改善了控制器的 EMI 性能。

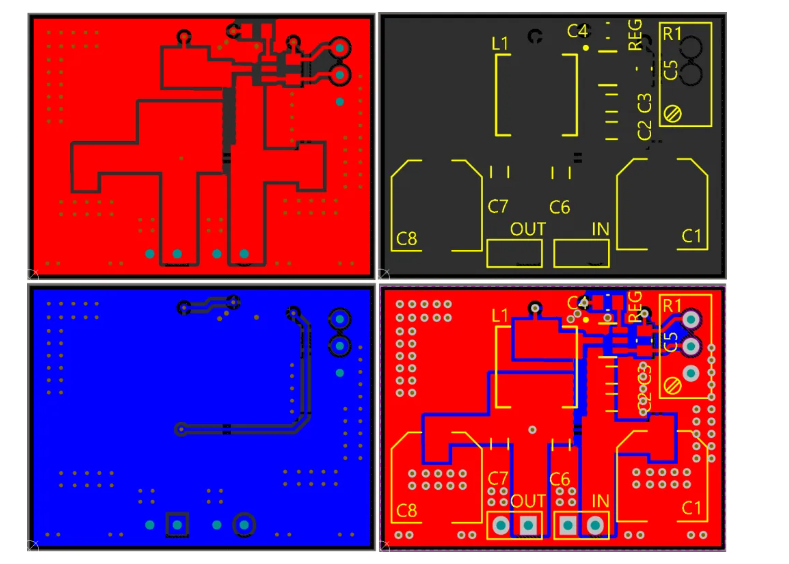

PCB 布局与设计建议

TPS54302 的 PCB 布局在设计中需要特别注意电源回路的稳定性和噪声控制。为了最大程度地减少 EMI 和提高效率，设计应遵循低阻抗接地路径，减少输入/输出环路的面积。在设计时，确保 SW 引脚的走线尽可能短，因为该引脚承载的是高频开关电流，过长的走线可能导致辐射发射增加，影响系统的 EMC 性能。

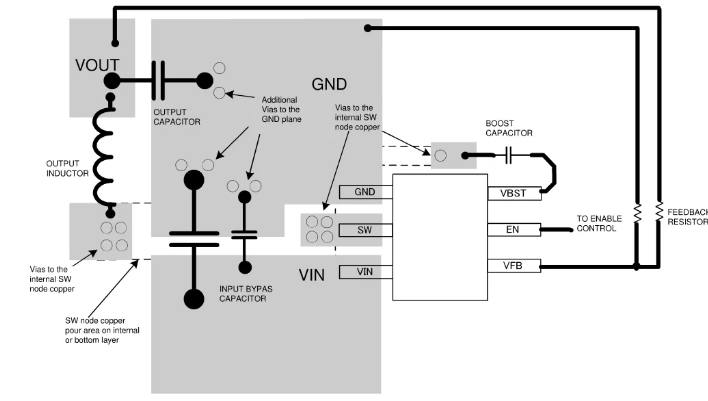

数据表中的推荐布局 对于 PCB 设计提供了具体的参考，但由于芯片引脚排列的限制，实际布局可能会遇到挑战。设计者应尽量避免将 GND 引脚通过多个 VIA 连接，以减少地平面断开带来的潜在问题。

结论

TPS54302 是一款高效、稳定且集成度高的降压转换器，适用于宽输入电压范围和高功率应用。其内置软启动功能、低待机电流和优化的EMI性能，使其成为高效电源设计的理想选择。通过优化 PCB 布局并选择合适的外部元件，可以最大限度地提高效率和降低噪声，确保系统稳定运行。
