TXS0108EPWR 是一款 8 通道电平转换器，用于在不同电压电平的系统之间进行信号转换，广泛应用于消费电子、计算机周边设备、音频设备等领域。它支持双向数据传输，能够在 1.2V 至 5.5V 电压范围内工作，提供高达 60 Mbps 的数据传输速率，适用于高速数据通信和多种接口标准的电平转换需求。

1. 主要特性与规格参数

• 电源电压：

• 最小电源电压： 1.2 V

• 最大电源电压： 5.5 V

• 输出电流： 620 µA（最大值）

• 供电电流： 8 µA（极低功耗设计）

• 工作温度范围： -40°C 到 +85°C（适应广泛应用环境）

• 数据速率： 最高 60 Mbps（支持高速信号传输）

• 上升时间： 6.3 ns（高速信号转换）

• 通道数： 8 个通道，支持双向电平转换

• 输入数： 8 个输入通道

• 输出通道数： 1 个输出通道

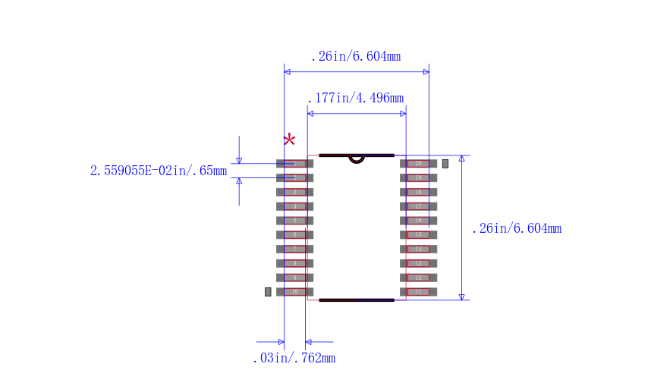

1.1 封装与尺寸

• 封装类型： TSSOP-20（表面贴装）

• 引脚数： 20 个引脚

• 封装尺寸：

• 长度：6.5 mm

• 宽度：4.4 mm

• 高度：1.15 mm

• 安装方式： 表面贴装（Surface Mount）

1.2 物理参数

• 重量： 0.00123 kg

2. 工作环境与可靠性

• 工作温度范围： -40°C 至 +85°C，能够在各种环境条件下稳定运行。

• 产品生命周期： 处于活跃状态（Active），持续供货。

• 符合标准：

• RoHS标准： 符合RoHS无害物质限制要求。

• 无铅设计： 符合无铅标准，适合环保需求。

• REACH SVHC： 不包含REACH法规中的高关注物质。

3. 应用领域

TXS0108EPWR 主要用于不同电压电平系统之间的信号转换，广泛应用于以下领域：

3.1 消费电子产品

• 用于不同电压电平的电子设备间数据传输，如智能手机、平板电脑等，能够确保信号稳定和高效转换。

3.2 计算机与计算机周边

• 在计算机系统和外围设备之间进行信号电平转换，支持高速数据通信，确保设备间的兼容性和数据传输质量。

3.3 音频设备

• 在音频设备中，TXS0108EPWR 可用于不同信号电平设备间的电平转换，确保音频信号的清晰传递。

4. 性能优势

• 高速数据传输： TXS0108EPWR 支持高达 60 Mbps 的数据传输速率，适用于高速通信应用。

• 低功耗设计： 供电电流仅为 8 µA，极低的功耗使其适用于便携式和长时间运行的设备。

• 广泛的电压范围： 支持从 1.2 V 到 5.5 V 的电压范围，能够在多种电压环境下工作，提供更广泛的应用场景。

• 快速上升时间： 上升时间为 6.3 ns，确保高频信号的精准转换，适合高速数据和通信应用。

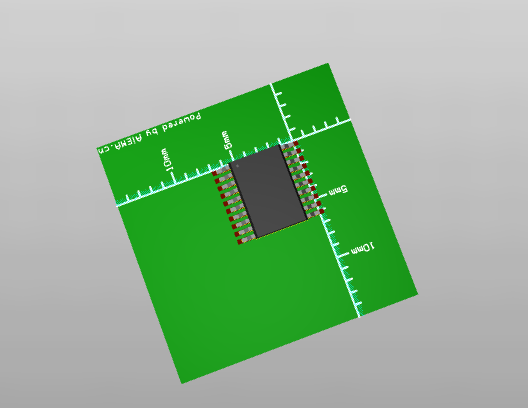

5. 封装与安装

TXS0108EPWR 采用 TSSOP-20 封装，提供了 20 个引脚，具有紧凑的外形和优秀的散热性能。其表面贴装（SMD）方式便于自动化生产和组装，节省空间并提高可靠性。

6. 典型应用电路

TXS0108EPWR 主要用于信号电平转换的应用中，典型电路包括：

• 逻辑电平转换： 在不同电压电平的逻辑电路之间进行信号转换，确保通信稳定。

• I2C 总线电平转换： 支持在不同电压电平下的 I2C 数据总线信号转换，适用于微控制器与外部设备的通信。

7. 总结

TXS0108EPWR 是一款高效、低功耗的 8 通道电平转换器，适用于广泛的应用场合，特别是在消费电子、计算机周边设备以及音频设备中。凭借其宽广的电压工作范围、高速数据传输能力和紧凑的封装，TXS0108EPWR 提供了一个理想的解决方案，满足现代电子设备中跨电压域信号传输的需求。无论是在设计复杂的电子系统时，还是在需要节能和高性能转换的应用中，TXS0108EPWR 都能发挥出色的性能。
