MAX3232是一个广泛应用于电子通信领域的接口转换器芯片，主要用于在TTL逻辑电平和RS-232串行通信标准之间进行转换。它包括两个驱动器、两个接收器和一个双路电荷泵电路，能够在3V至5.5V的单电源供电下实现高效的数据传输。本文将对MAX3232的工作原理、特性参数、硬件电路、与其他芯片的对比以及实际应用进行详细解析，帮助用户更好地理解该器件的特性与优势。

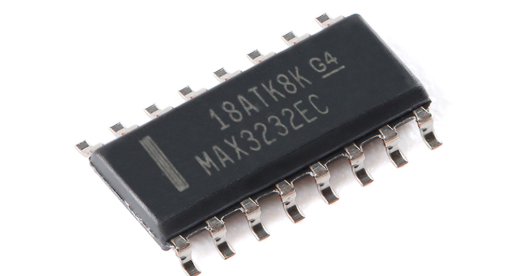

一、MAX3232概述

MAX3232是一款具有较低功耗、广泛应用的RS-232转TTL接口芯片。其核心功能是实现串行数据通信，特别适用于微控制器和外部设备之间的通信接口转换。在现代嵌入式系统中，尤其是在基于STM32、Arduino等微控制器的项目中，MAX3232被广泛用于处理RS-232协议的数据流。

MAX3232通过电荷泵电路在低电压环境下生成RS-232所需的±12V电平，从而实现与RS-232接口设备（如调制解调器、电脑串口等）之间的无缝通信。

二、MAX3232原理

MAX3232的工作原理基于电荷泵和双路电荷泵电路的使用，这使得它能够在3V至5.5V的单电源环境下实现RS-232的电平转换。在电路中，电荷泵负责将低电压转换为需要的±12V电平，使得微控制器能够与RS-232接口设备进行通信。

电荷泵电路：

电荷泵电路是MAX3232的核心组成部分之一。它利用电容器将输入电压转换为高电压或低电压，在实现电平转换时，MAX3232仅需要四个0.1μF的外部电容器。

三、MAX3232特性参数

MAX3232具有以下主要特性参数：

• ESD保护： RS-232总线终端ESD保护大于±15kV人体放电模型（HBM），确保设备在恶劣环境下的稳定运行。

• 标准兼容性： 符合TIA/EIA-232-F和ITU V.28标准，广泛应用于需要符合这些标准的串行通信系统。

• 工作电压： 支持3V至5.5V的单电源供电，具有较低的功耗。

• 数据传输速率： 支持高达250kbit/s的速率，满足大多数通信需求。

• 低功耗： 工作电流仅为300μA（典型值），适合低功耗应用。

• 外部电容： 仅需要4个0.1μF电容器，简化了外围电路的设计。

• 高电压兼容性： 支持接受5V逻辑输入并能够在3.3V电源下工作。

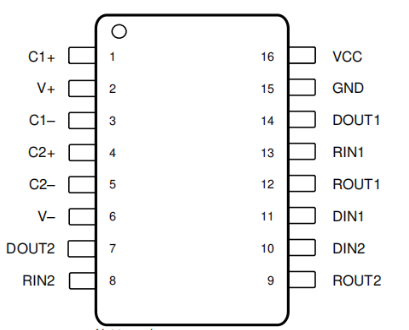

四、MAX3232引脚说明

MAX3232具有16个引脚，以下是各引脚的说明：

1. C1+：C1电容器正极。

2. V+：正电荷泵输出，仅用于存储电容。

3. C1-：C1电容器负引线。

4. C2+：C2电容器正极。

5. C2-：C2电容器负引线。

6. V-：负电荷泵输出，仅用于存储电容。

7. DOUT2：RS-232线数据输出（到远程RS-232系统）。

8. RIN2：RS-232线数据输入（来自远程RS-232系统）。

9. ROUT2：逻辑数据输出（到UART）。

10. DIN2：逻辑数据输入（来自UART）。

11. DIN1：逻辑数据输入（来自UART）。

12. ROUT1：逻辑数据输出（到UART）。

13. RIN1：RS-232线数据输入（从远程RS-232系统）。

14. DOUT1：RS-232线数据输出（到远程RS-232系统）。

15. GND：接地。

16. VCC：电源电压，外接3V至5.5V电源。

五、MAX3232硬件电路

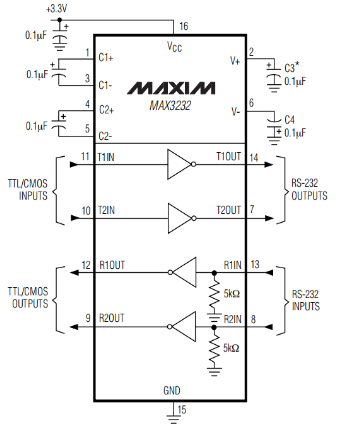

1.典型工作电路

MAX3232的典型应用电路如图所示，它包含了MAX3232与外部电容器的连接。在实际设计中，根据芯片的引脚配置，可以轻松设计出用于不同应用场景的电路。

2.与STM32连接

MAX3232与STM32的连接非常简单，STM32的串口（UART）可以直接与MAX3232的逻辑输入和输出端口连接，通过RS-232端口与其他设备（如调制解调器、电脑串口等）进行通信。以下是MAX3232与STM32的典型硬件连接电路图：

六、MAX3232与MAX232的区别

尽管MAX3232和MAX232在功能上非常相似，但两者之间仍存在一些关键差异：

1. 电压支持： MAX232需要5V电源，而MAX3232支持3V至5.5V电源，具有更高的电压兼容性。

2. 功耗： MAX3232的功耗显著低于MAX232，在5V电源时，MAX3232的功耗为0.3mA，而MAX232的功耗为5mA。

3. 电容要求： MAX232需要4个1μF电容，而MAX3232只需要4个0.1μF（104）电容，减少了外部元件的数量。

4. 应用场景： MAX232一般用于民用电子产品，而MAX3232则更多应用于对功耗要求较高的军用或工业设备。

七、总结

MAX3232是一个功能强大且功耗低的RS-232到TTL接口转换器，广泛应用于嵌入式系统、通信模块、调制解调器等领域。与MAX232相比，MAX3232在低电压和低功耗方面具有明显优势，尤其适合于3.3V系统和对功耗要求严格的应用场景。其简单的外部电容器配置和高效的电荷泵设计，使得MAX3232成为现代串口通信系统中的理想选择。
