晶振，全称晶体振荡器（Crystal Oscillator），是一种利用石英晶体压电效应产生稳定频率信号的电子元器件。它是电子设备中的“时钟”，能够为电路提供精确、稳定的时钟信号，广泛应用于计算机、通信设备、消费电子、汽车电子、工业控制以及物联网设备等领域。

简单来说，如果把电子设备比作一支乐队，那么晶振就是指挥者，为各个电路模块提供统一、准确的节拍，使整个系统协调工作。

晶振的工作原理

晶振的核心材料是石英晶体。石英具有独特的压电效应：

  • 当石英晶体受到机械压力时，会在两端产生电荷；

  • 当施加交流电压时，石英晶体又会产生机械振动。

当外加电信号频率接近石英晶体的固有谐振频率时，晶体会发生共振，产生频率非常稳定的振荡信号。配合外围振荡电路后，就能够持续输出稳定的时钟信号。

晶振有哪些特点？

1. 频率稳定性高

晶振最大的优势就是频率稳定。

相比RC振荡器或LC振荡器，石英晶体的频率几乎不会因电源波动、器件老化等因素发生明显变化，因此能够长期保持稳定输出。

例如：

  • 普通RC振荡器误差可能达到几个百分点；

  • 石英晶振通常可达到±10ppm、±20ppm甚至更高精度。

因此，在需要精准计时和同步控制的设备中，晶振几乎是必不可少的元件。

2. 精度高

晶振能够提供十分精确的频率输出。

例如常见的：

  • 32.768kHz（电子手表、RTC时钟）

  • 8MHz

  • 12MHz

  • 16MHz

  • 24MHz

  • 25MHz

  • 40MHz

  • 48MHz

  • 100MHz

这些标准频率广泛应用于MCU、CPU、USB、网络通信等系统。

3. 温度稳定性较好

石英晶体受温度影响较小。

根据产品类型不同，可分为：

  • 普通晶振（Crystal）：适用于一般电子设备。

  • 温补晶振（TCXO）：通过温度补偿提高稳定性。

  • 恒温晶振（OCXO）：利用恒温控制实现极高稳定性。

  • 压控晶振（VCXO）：可通过控制电压微调输出频率。

其中，TCXO和OCXO常用于GPS、基站、通信设备和测试仪器等对频率要求极高的场景。

4. 功耗低

晶振本身耗电较低，非常适合低功耗设备，例如：

  • 智能手表

  • 蓝牙设备

  • 无线传感器

  • IoT物联网终端

  • RTC实时时钟模块

例如32.768kHz晶振长期工作时，功耗通常只有几微瓦到几十微瓦。

5. 启动速度快

现代贴片晶振通常能够在几毫秒甚至更短时间内完成启动。

对于需要快速唤醒的低功耗系统，这一特点尤为重要。

6. 抗干扰能力强

石英晶体具有较高的品质因数（Q值），谐振峰尖锐，因此输出频率不容易受到外界电磁干扰影响。

这也是通信设备大量采用晶振的重要原因之一。

7. 尺寸越来越小

随着封装技术的发展，晶振尺寸不断缩小。

常见贴片封装包括：

  • 3225（3.2×2.5mm）

  • 2520（2.5×2.0mm）

  • 2016（2.0×1.6mm）

  • 1612（1.6×1.2mm）

  • 1008（1.0×0.8mm）

超小型晶振已广泛应用于手机、智能穿戴设备等对空间要求严格的产品。

8. 寿命长、可靠性高

石英晶体属于机械谐振元件，在正常工作条件下寿命很长。

优质晶振可稳定工作数万小时甚至更长，只要工作环境符合规格要求，其频率漂移通常非常小，因此被广泛应用于工业控制、医疗设备和汽车电子等高可靠性场景。

晶振有哪些分类？

按照功能不同，可分为：

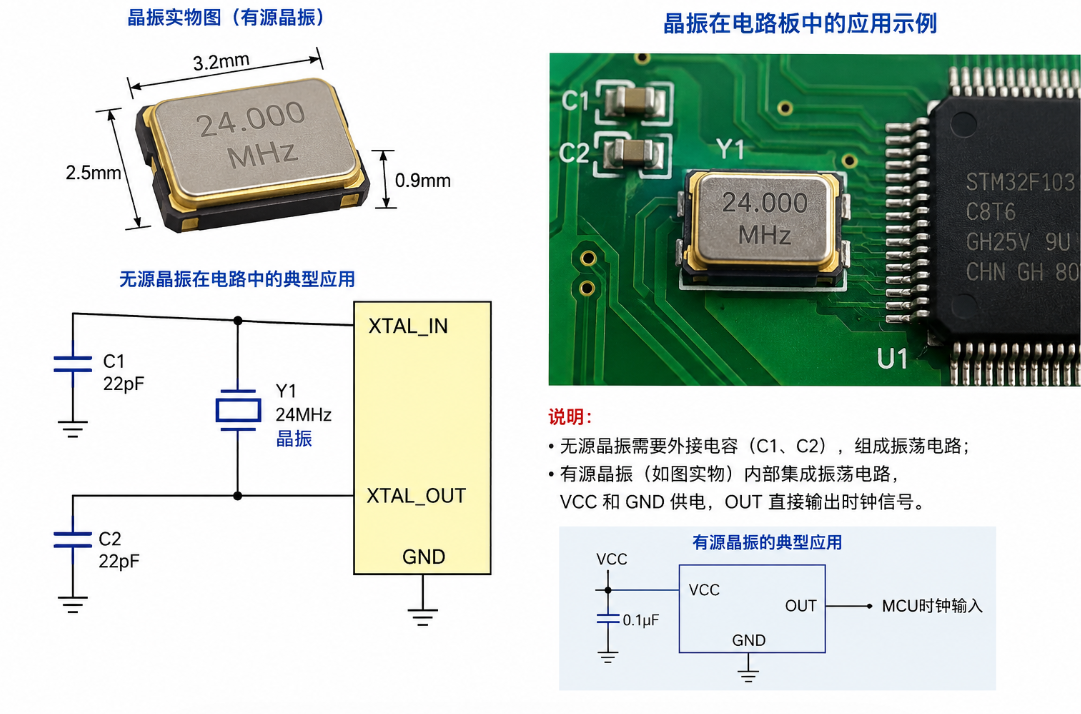

  • 无源晶振（Crystal）：仅包含石英晶体，需要外部振荡电路配合使用，成本较低，应用广泛。

  • 有源晶振（Oscillator）：内部集成振荡电路，通电即可输出稳定时钟信号，使用方便，驱动能力更强。

按照性能分类，还包括：

  • 普通晶振

  • 温补晶振（TCXO）

  • 恒温晶振（OCXO）

  • 压控晶振（VCXO）

  • MEMS振荡器（采用微机电系统技术，具有抗冲击、耐振动等优势）

晶振的主要应用

晶振几乎存在于所有需要时钟信号的电子设备中，例如：

  • 计算机与服务器：CPU、内存、主板时钟。

  • 通信设备：5G基站、交换机、路由器、光模块。

  • 消费电子：手机、平板、智能手表、电视。

  • 汽车电子：ECU、车载导航、ADAS、车联网。

  • 工业控制：PLC、工业机器人、自动化设备。

  • 医疗设备：监护仪、超声设备、医疗检测仪器。

  • 物联网设备：智能家居、无线传感器、智能电表。
