湘怡钽电容应用指南





晨欣小编

2023-03-25 16:36:40


  1.存储


  推荐真空贮存,这能显著提高片式钽(氧化铌)电容器的存储寿命。


  电容器在以下条件中存储,2年内不会产生任何变化:


  温度10~30℃,湿度≤60%RH,大气压:860 mbar~1060mbar,无酸碱等腐蚀气体


  使用前如破坏真空封装,拆封后的电容器暴露在空气中待焊接的时间尽可能不要超过48h,防止产品吸潮。


  如产品非真空贮存期超一年,建议先对电容器进行烘干处理(125℃/4h),然后测试合格后再使用。


  2.MSL湿敏等级


  MSL等级由J-STD-020定义。它适用于非气密封装的表面贴装器件,主要关注的是树脂封装产品。其基本概念是


  树脂封装一般都含有水分,在回流焊接时会气化产生很大的蒸汽压力,它会在内部产生裂痕或破坏器件,同时在封装体


  外面产生蒸汽对线路板上其他靠近它的元器件造成冲击。XIANGYEE钽电容非标注MSL等级的产品都为MSL 1级,


  标注MSL 3级的产品则需要防潮防护。


  3.使用风险


  虽然钽电容器绝大多数失效都是被动因素引起的,也不能轻视安全隐患。电容失效会造成使用该电容的设备故障风


  险上涨,所以设计电路时需要考虑常见电容失效模式下电路仍能正常工作的失效保护设计。常见失效模式有漏电流上涨


  或短路,其他的失效模式有容量衰减、损耗或阻抗上涨或开路等。超出数据表额定值使用为不安全使用。


  4.手工处理注意事项


  不小心地手工处理切断端子引线会导致划伤和或刺伤皮肤。电容器必须放在小孩够不着的地方。即使是关闭电源后的


  设备,在处理前必须将电容残余电荷放电干净。火花放电会引燃可燃气体。


  5.引线式钽电容安装


  5.1推荐的钽电容安装方法


  钽电容器若安装固定不当或固定效果差,都容易使整机在机械应力(振动、冲击)作用下,导致钽电容器引线承受绝大部


  分机械应力或共振,最终导致其断裂,产品失效。

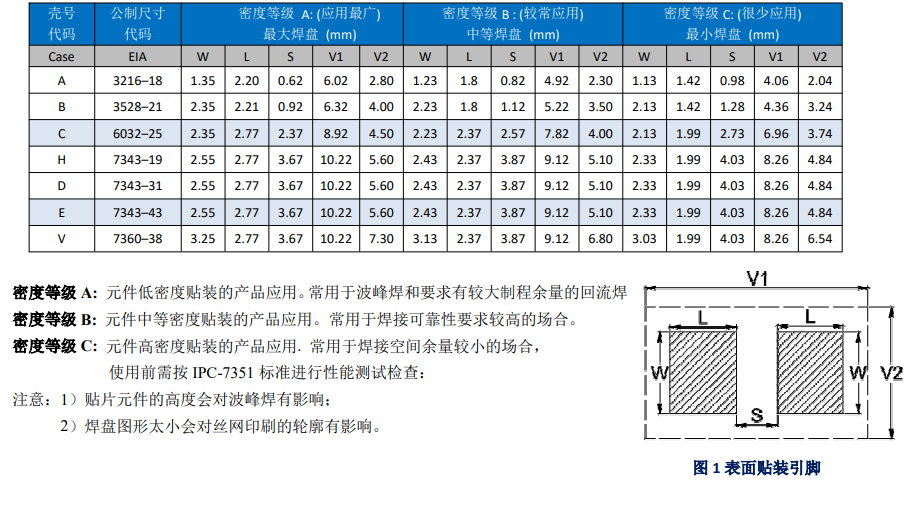

  6.贴片式钽电容焊盘尺寸
