SPG玻璃气体放电管是什么元器件，它的原理是怎么样的
晨欣小编
2022-11-1610:58:30
SPG玻璃气体放电管原理
SPG（Spark Gap Protectors），玻璃气体放电管，也称强效气体放电管。SPG是靠电极之间的距离获得放电微隙，管内充有隋性气体，用玻璃管和杜镁丝线玻封而成。当SPG两端电压增高时，附近气体被电离，微隙处开始出现放电现象。随着两极压降逐渐增大，放电电流也随之增大，其电离区随之扩大，此时放电电流经气体电离区流向另一极，当电流继续增加到一定程度时，管内出现从辉光放电向弧光放电转换，产品由高阻状态进入低阻状态，SPG两端的电压也随之减小，从而对后面的电路起到保护作用。当异常电压消失后，产品又恢复到高阻状态。
2 SPG特点
电容量低，大多数产品电容在2pF以内；
体积小，我司目前最小可做到直径1.4mm，长3mm的尺寸；
在8/20μs波形下通流量为300A、500A、1000A、2000A，3000A等；绝缘阻抗高，一般在100MΩ以上，不易老化，可靠性高；
直流击穿电压范围为140V~5000V；
封装多样，有贴片器件及插件器件，满足不同的应用需求；无极性，安装方便；
3 SPG典型应用电路

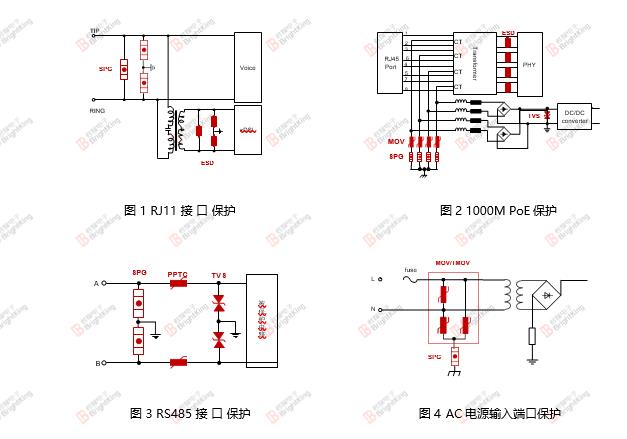

SPG广泛应用于通信、安防、工业等电子产品的通信线及电源线保护。在一些较低的（3000A，8/20μs以内）防护要求场合，SPG可替代GDT使用。应用于电源线防护时，SPG要与钳位型过压保护器件串联应用。如图1至图4为SPG的部分典型应用案例。
