1. 双频 WiFi

通常指：

  • 2.4 GHz（2400–2483.5 MHz）

  • 5 GHz（5150–5850 MHz）

天线必须同时覆盖两个频段。

2. 缝隙（Slot）天线

缝隙天线是在金属地板上“切开一条槽”：

  • 槽等效为磁偶极子

  • 与微带天线互补（Babinet 原理）

  • 优点：结构薄、易集成PCB、成本低

常见形态：

  • I-slot（直槽）

  • U-slot

  • E-slot / 双谐振slot

  • 缝隙 + 寄生贴片组合

3. MIMO 天线

MIMO（多输入多输出）用于提升：

  • 速率（空间复用）

  • 稳定性（抗多径）

  • 覆盖范围

常见配置：

  • 2×2 MIMO（路由器/手机）

  • 3×3 / 4×4 MIMO（高端AP）

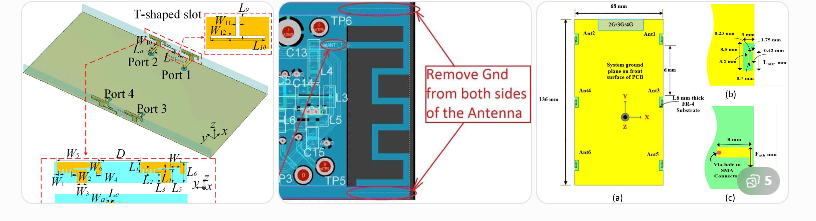

二、双频缝隙 MIMO 天线设计方法

1. 双频实现方式（核心）

常见有三种结构：

（1）单缝隙多谐振

  • 一个slot产生两个谐振点

  • 方法：

    • 加“开槽加载（loading stub）”

    • 改变slot宽度不均匀结构

  • 优点：结构简单

  • 缺点：调试困难

（2）双缝隙结构（最常见）

  • 一个slot负责2.4 GHz

  • 另一个slot负责5 GHz

  • 通过空间耦合实现MIMO

（3）slot + 寄生结构

  • 主slot负责低频

  • 寄生枝节/贴片产生高频谐振

  • 调谐灵活，工业应用最多

2. MIMO隔离设计（关键难点）

MIMO天线最重要不是“能不能发”，而是：
